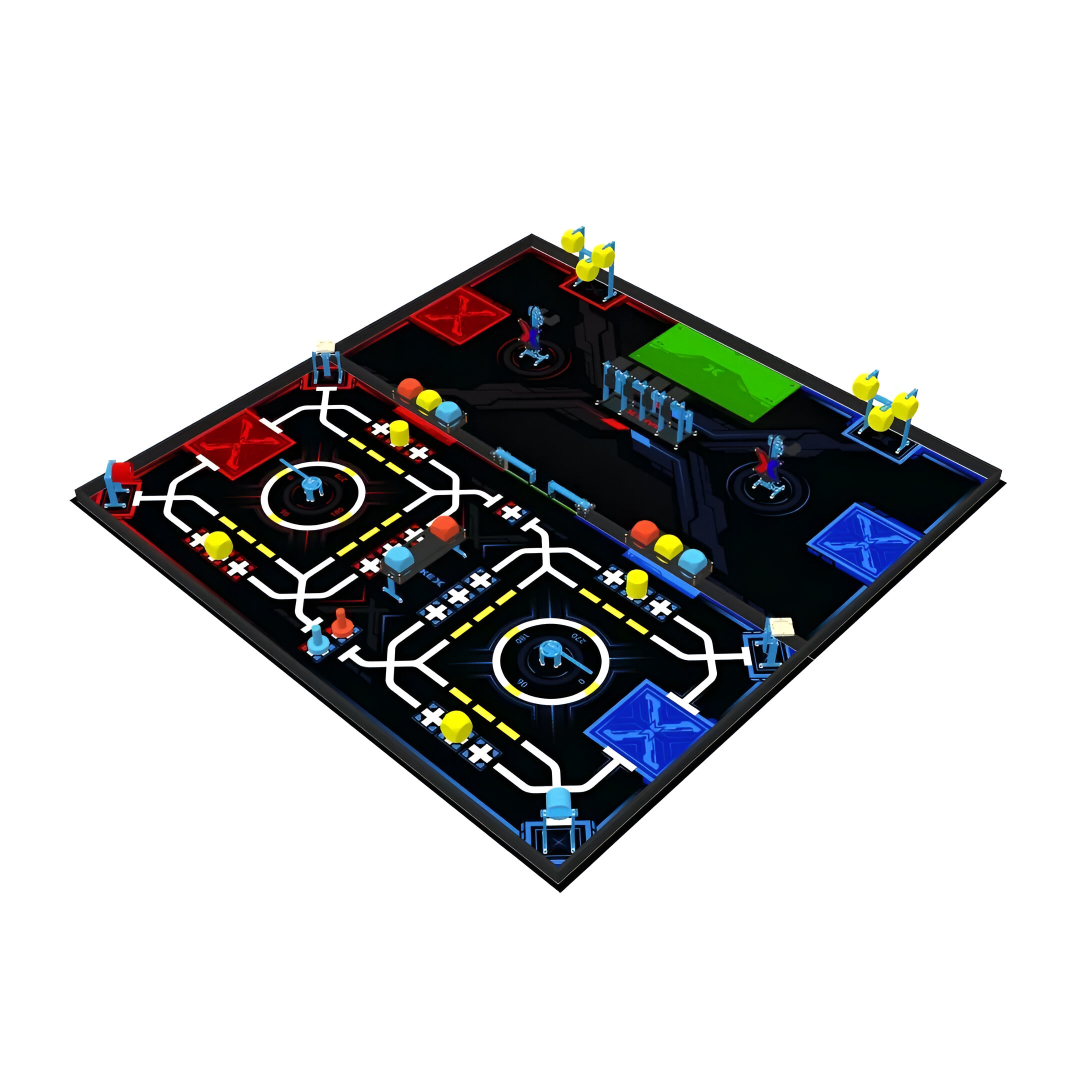

Signal Rise Arena and Frame 2026 MakeX Starter

Especificaciones Técnicas

• Tamaño del paquete: 124 × 35.8 × 18 cm

• Peso bruto: 11.98 kg

• Temperatura de almacenamiento: 0 ℃ ~ 35 ℃

• Tamaño externo del marco: 2365 × 2350 mm

• Tamaño interno del marco: 2335 × 2335 mm

• Área de inicio (lado): 300 mm

• Dimensiones del área de almacenamiento de recursos: 304 × 95 mm

• Dimensiones del punto de almacenamiento de recursos: 95 × 95 mm

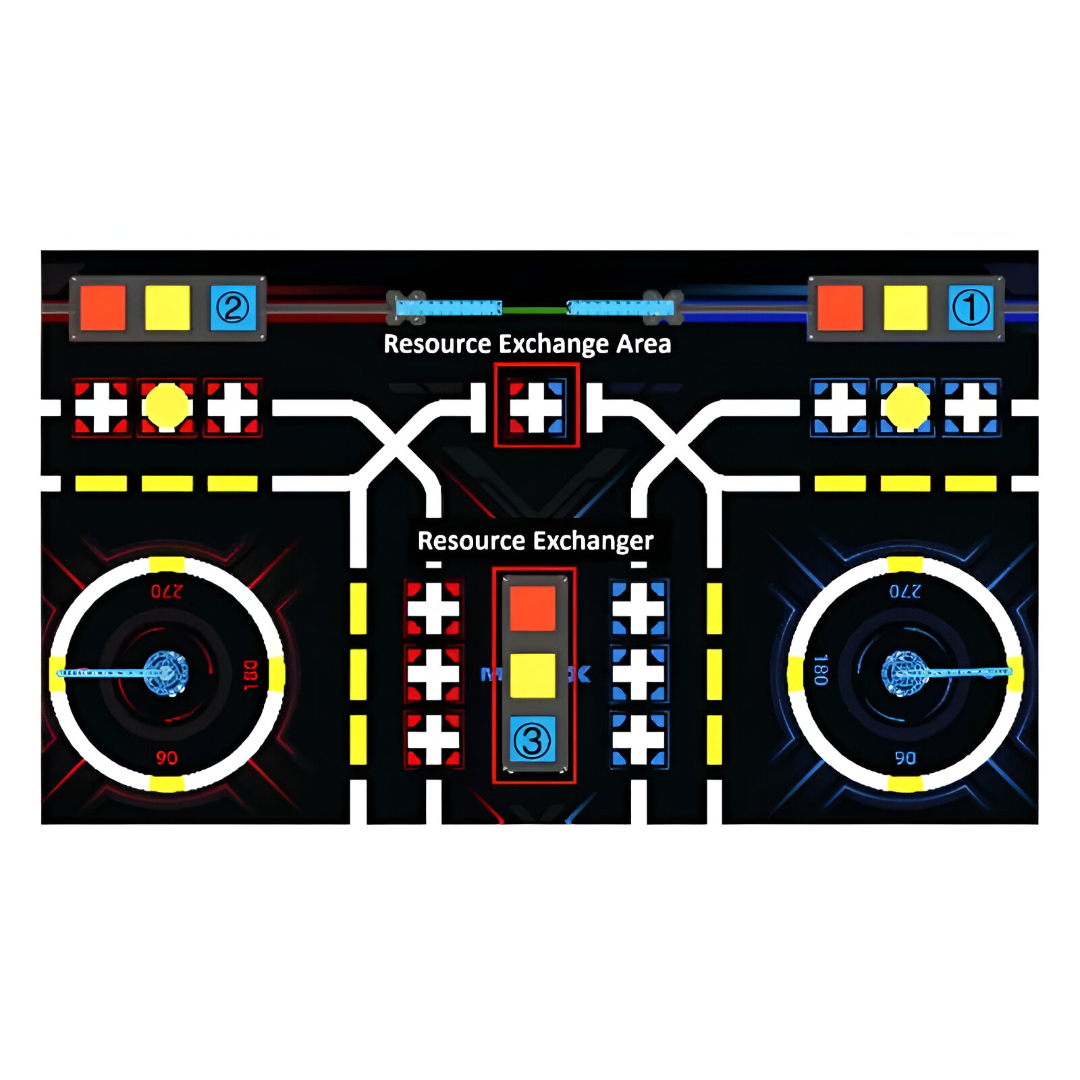

• Tamaño del área de intercambio de recursos: 95 × 95 mm

• Tamaño del área de carga manual (largo × ancho): 625 × 325 mm

• Tamaño del cubo de datos: 70 mm (± 3 mm)

• Diámetro del cilindro de recursos: 70 mm

• Altura del cilindro de recursos: 200 mm

• Diámetro exterior del anillo de energía: 70 mm (± 2 mm)

• Diámetro interior del anillo de energía: 40 mm

• Dimensiones de la base del dispositivo puntero central: 72 mm de diámetro

• Altura del dispositivo puntero central: 68 mm

• Longitud del puntero desde el centro de rotación hasta el extremo opuesto: 174 mm

• Longitud total de la viga de un solo orificio: 188 mm

• Tamaño del intercambiador de recursos (largo × ancho × alto): 312 × 104 × 40 mm

• Tamaño del dispositivo para colgar anillos (largo × ancho × alto): 110 × 104 × 135 mm

• Tamaño del soporte de visualización April Tag (largo × ancho × alto): 110 × 112.5 × 135 mm

• Diámetro de la base de la torre de señal: 70 mm

• Diámetro del cuerpo del pilar de la torre de señal: 29 mm

• Altura de la torre de señal: 100 mm

• Tamaño del dispositivo de polea (largo × ancho × alto): 200 × 53.5 × 70 mm

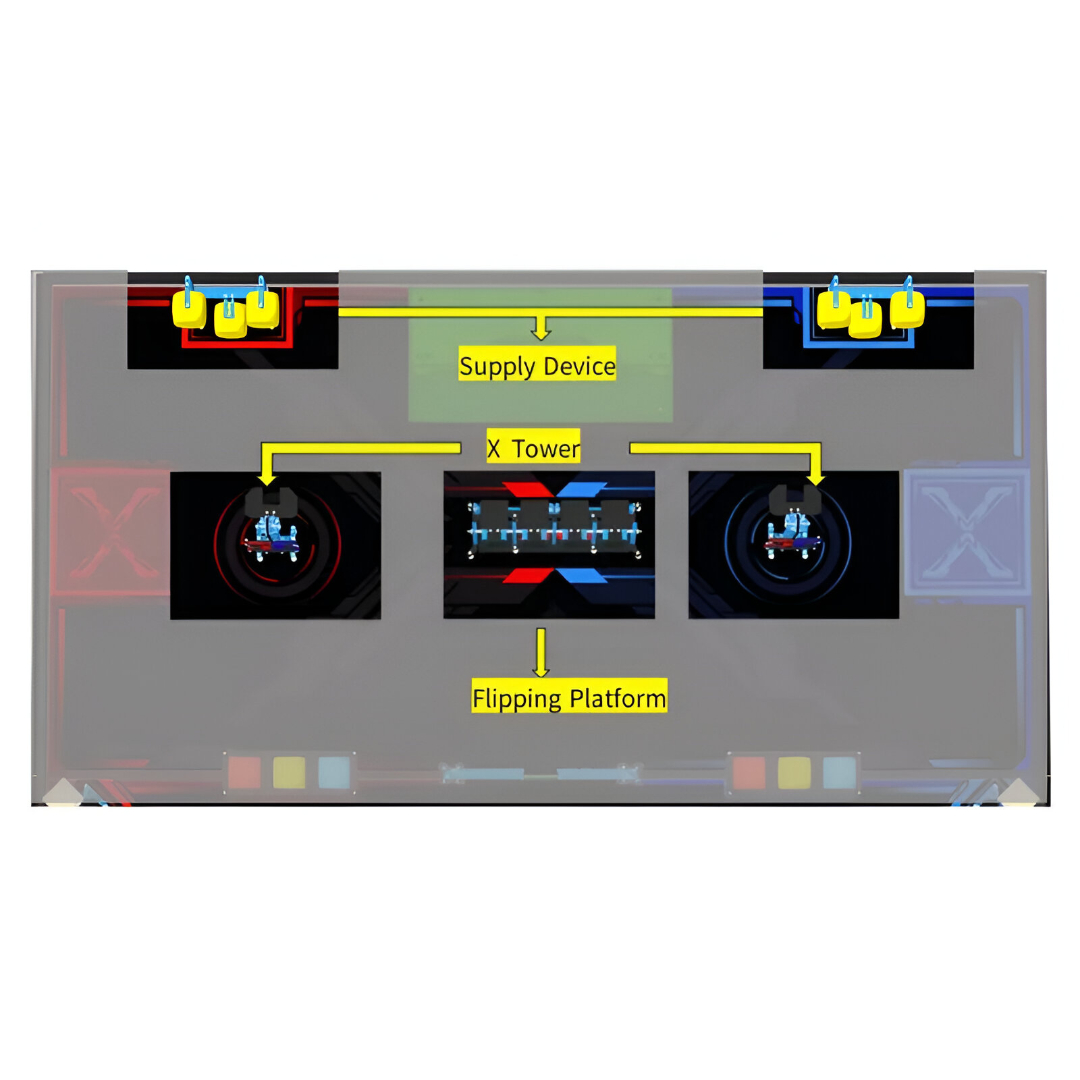

• Tamaño de la plataforma basculante (largo × ancho × alto): 420 × 135 × 186 mm

• Tamaño de la torre X (largo × ancho × alto): 140 × 130 × 240 mm

• Tamaño del dispositivo de suministro (largo × ancho × alto): 180 × 100.5 × 265 mm

Contenido de la Caja

• Beam – 076 × 20

• Beam – 092 × 2

• Beam – 188 × 2

• Slide Beam – 048 × 8

• Slide Beam – 080 × 2

• Slide Beam – 096 × 5

• Slide Beam – 112 × 4

• Slide Beam – 128 × 4

• Slide Beam – 160 × 4

• Slide Beam – 176 × 5

• Slide Beam – 256 × 4

• Square Beam 2424 – 184 × 2

• Board A01 × 3

• Board A02 × 3

• Board B01 × 2

• Board C01 × 2

• Board C02 × 2

• Board D01 × 1

• Board E01 × 2

• L-shaped Board × 4

• X-shaped Board B × 4

• Red Board × 2

• Blue Board × 2

• Plate – 056 × 2

• Plate – 088 × 2

• Plate – 184 × 2

• Round Plate × 2

• Connection Block × 4

• T-shaped Plate × 2

• Rudder Bracket × 2

• U-shaped Bracket × 2

• Flat Beam Bracket × 2

• Servo Bracket × 4

• Fixing Plate × 4

• Slider × 4

• Flat Beam 1160 × 8

• Flat Beam 980 × 2

• I-shaped Lock × 2

• T-shaped Lock × 2

• L-shaped Lock × 4

• Flat Beam Cover × 2

• Magnetic Stud M4 × 70

• Magnetic Disc × 70

• Shaft Connector × 8

• Round Magnetic Plate × 70

• Hex Nut M4 × 100

• Hex Lock Nut M4 × 50

• Screw M4×8 × 150

• Screw M4×10 × 30

• Screw M4×14 × 50

• Screw M4×22 × 15

• Screw M4×30 × 15

• Headless Screw M3×5 × 30

• Roller × 16

• Shaft Collar × 12

• Rodamiento recubierto de goma (Rubber-coated Bearing) × 8

• Flange Bearing × 12

• Aluminum Sleeve 4×6×4 × 6

• Rolling Wheel × 2

• Hex Stud M4×32 × 12

• L-shaped Bracket × 2

• D Shaft 4×56 × 4

• Shaft 4×88 × 2

• Shaft 4×400 × 1

• Plastic Rivet – R4120 × 10

• Plastic Pillar M4×7×10 × 20

• Plastic Pillar M4×7×14 × 16

• Plastic Ring M4×8×1 × 10

• Timing Pulley Plate × 4

• Timing Pulley × 2

• Belt × 2

• Hex Key 1.5 mm × 1

• Screwdriver Hex 2.5 mm & Cross × 1

• Wrench × 1

• MAKE Sticker × 1

• Label Card × 1

• Red Cube 70 mm × 3

• Blue Cube 70 mm × 3

• Yellow Cube 70 mm × 12

• Red Ring 40×70×20 × 3

• Blue Ring 40×70×20 × 3

• Red Cylinder with Base × 1

• Blue Cylinder with Base × 1

• Yellow Cylinder × 2

• Double-sided Fabric Tape × 1

• Map × 1
